本篇文章存儲芯片供應商宇芯電子要介紹的是非易失性存儲器EEPROM與內存Flash消耗能量計算。

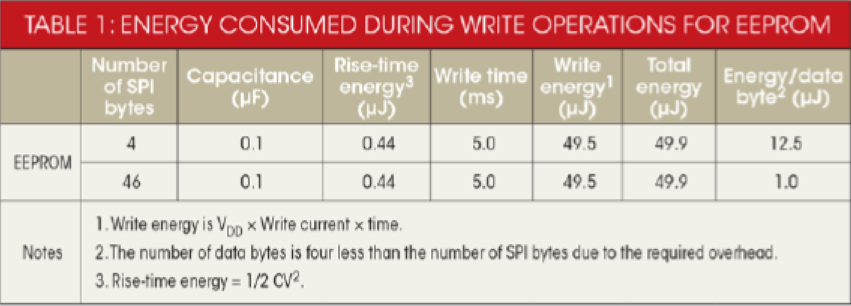

首先，我們來看看非易失性存儲器在典型的3.3V EEPROM寫入過程中所消耗的能量待機電流為1μA，寫入時間為5 ms，寫入電流為3 mA（表1）。我們假設：一旦VDD上升到工作限制內（上電時間），EEPROM就準備開始工作零）。

•寫入的數據量適合一頁，并且使用塊寫入功能進行寫入。

•EEPROM的寫入時間僅是執行EEPROM的寫入操作所需的時間，因此我們忽略MCU和SPI接口的任何處理和通信時間。（這個假設是相反的用于MRAM的； MRAM只需要通信時間，因?yàn)閷?xiě)入時間很短，因此它可以被視為零。）

•EEPROM直接由微控制器I / O供電，并使用一個小的（0.1μF）去耦電容。


內存Flash消耗的能量

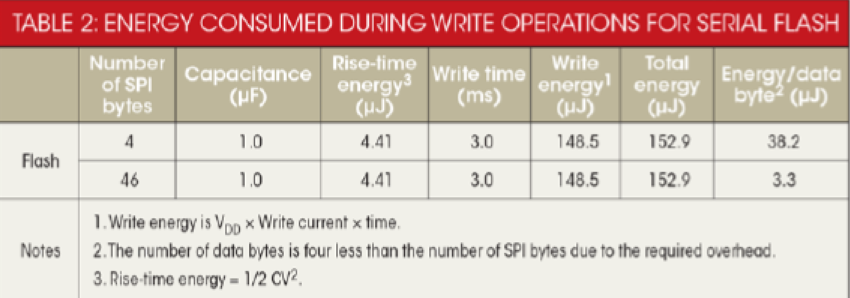

內存Flash具有更高的寫入和待機電流，因此我們將使用50μA的待機電流（寫入時間）在我們的評估中為3 ms，寫入電流為15 mA（表2）。如上所述，我們假設通電時間為零，數據適合一頁，并且寫入時間很長，我們可以忽略通信時間。另外，我們假設閃存寫入到已擦除的頁面。


結論
非易失性存儲器的寫入時間會極大地影響系統的總能耗。對于低占空比的系統，這種影響不太明顯，但是隨著采集速率的提高，這種影響變得更加明顯。

EEPROM和閃存的寫入時間顯著增加了MCU的能耗，因?yàn)樗鼈兪筂CU的活動時間更長。如果在寫入EEPROM和閃存完成時MCU處于睡眠模式，則可以降低能耗。但是，EEPROM或閃存消耗的能量代表了系統的大部分能耗，因此使MCU處于睡眠模式不會對總體能耗產生重大影響。很明顯，通過功率門控的快速寫入，非易失性存儲器可以實現最低的能耗。
